新版EMC標準的核心變化與設備抗擾要求

工業電子設備電磁兼容標準體系近年來經歷了多輪修訂。新版標準在輻射發射限值、傳導騷擾限值及抗擾度試驗等級等方面均收嚴了指標范圍。對于部署在車間數據采集工位的工控顯示一體機而言，不僅需要抵抗來自變頻器、伺服電機等大功率設備產生的電磁干擾，還需確保自身輻射不干擾現場傳感器與通信網絡?？箶_度等級從2級提升至3級甚至4級，要求設備在電源端口、信號端口和外殼端口具備更強的濾波與屏蔽設計。同時，標準對寬溫條件下的電磁兼容性能也提出了新的驗證要求。針對這一工程難題，控顯科技在硬件架構層面引入了全封閉金屬殼體與多級EMI濾波的協同設計思路。

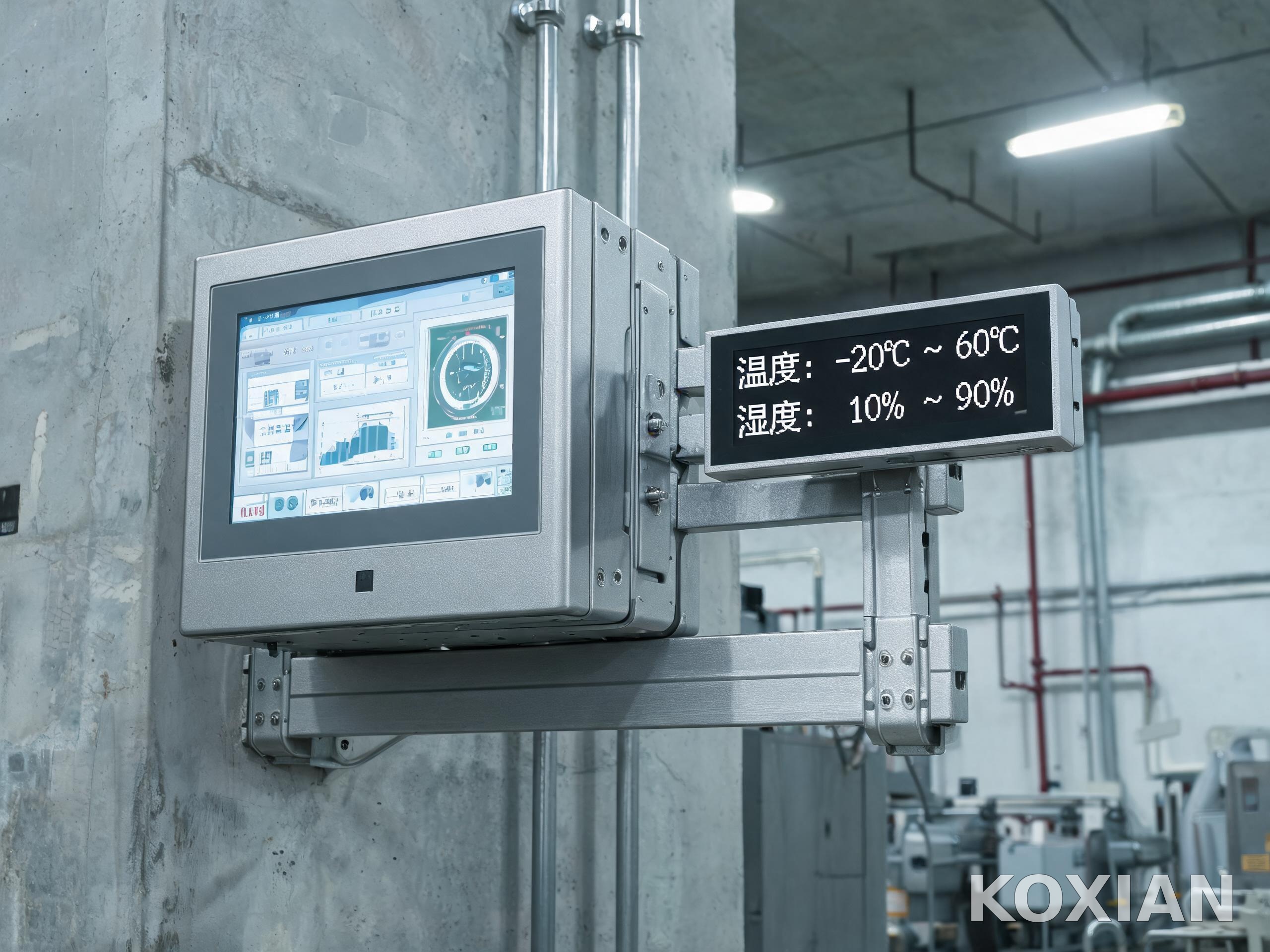

寬溫運行與電磁兼容的工程耦合應對

寬溫環境下的電磁兼容合規是工控顯示一體機設計中容易被低估的難點。當溫度升高時，濾波電容等效串聯電阻增大，屏蔽材料導電性能可能衰減，直接影響設備抗擾能力。低溫環境下電源啟動特性與信號傳輸時序容差同樣面臨挑戰。解決這一耦合問題需在結構設計層面采取多重措施：采用全封閉金屬殼體構建法拉第籠效應，抑制電磁輻射與外部干擾耦合；在電源入口設計多級EMI濾波器，覆蓋全溫度范圍濾波特性；對關鍵信號線進行共模扼流與差模濾波處理。這些硬件細節直接決定了設備能否通過新版EMC標準的合規驗證。

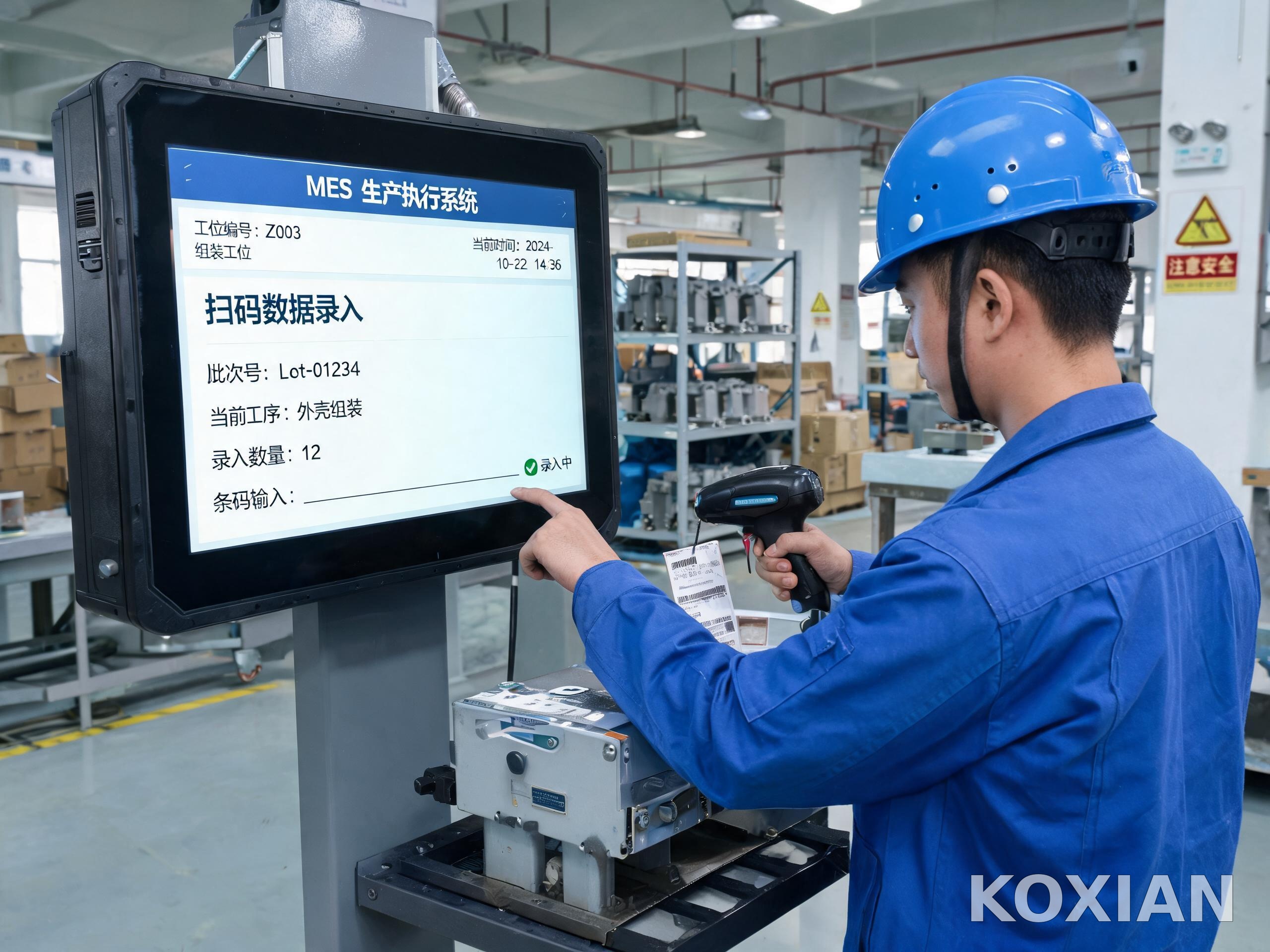

終端在數據采集工位的合規配置

在車間數據采集工位的實際部署中，工控顯示一體機的合規配置需綜合考慮電磁環境評估、安裝位置與接地方案三個維度。選型階段應優先選用通過新版EMC認證且具備寬溫運行能力的終端產品。安裝時應避免將設備布置在變頻柜等強干擾源附近，保持安全間距并采用獨立接地方式。連接掃碼槍、RFID讀卡器等外設時，應選用屏蔽通信線纜并確保屏蔽層單端接地。在滿足上述合規配置要求的基礎上，控顯G1嵌入式工業一體機通過全鋁合金一體成型結構與多級EMC濾波設計，為車間數據采集工位提供穩定的抗擾運行保障。該機型在-20℃至60℃寬溫范圍內通過EMC 3級抗擾度測試，全封閉無風扇設計同時避免了散熱風道帶來的電磁泄漏風險。

趨勢展望：EMC標準迭代下的演進方向

隨著智能制造深入推進，車間數據采集密度與速度持續提升，EMC標準的迭代也將保持加速態勢。未來標準重心將從設備級抗擾向系統級電磁兼容協同邁進，寬溫條件下的可靠性驗證將納入更多動態工況。對于工控顯示一體機而言，這既是工程合規的挑戰，也是技術升級的驅動力。從硬件架構到結構設計，每一個工程細節都將決定終端設備能否在日趨嚴格的標準環境中持續滿足合規要求，最終為制造企業構建穩定可靠的數據采集基礎設施。

5G高頻信號對工業觸摸顯示器面板的電磁干擾機理

5G獨立專網普遍采用3.5GHz乃至毫米波頻段，頻率遠高于傳統4G和Wi-Fi。工業觸摸顯示器內部集成了液晶面板驅動IC、觸控控制芯片、背光驅動電路等多個敏感模塊，當5G天線近距離部署時，高頻電磁輻射可能通過傳導耦合和空間輻射兩種路徑對顯示模組產生干擾。5G射頻信號在3.5GHz以上頻段波長已進入厘米級，與工業觸摸顯示器內部PCB走線長度可比擬，容易形成非預期天線效應，導致顯示驅動信號疊加高頻噪聲。這種噪聲在面板上表現為畫面抖動、像素閃爍、色彩偏移，嚴重時可能引發觸控報點異常。在連續作業中，工業觸摸顯示器的顯示穩定性直接影響操作人員對工藝參數的判斷，因此電磁兼容設計需從屏蔽材料、PCB層疊優化、接地策略三個維度系統性升級。

內置5G模組還是外掛CPE，工業觸摸顯示器的通信架構選擇

在5G獨立專網部署中，工業觸摸顯示器獲取網絡接入主要分為兩種路線：內置5G通信模組和外部CPE橋接。內置方案將5G基帶模組、射頻前端、SIM卡槽和天線系統直接集成到主板上，一體化程度高、減少外部線纜連接點，但5G模組功耗較高，天線布局需避開金屬背殼和面板屏蔽效應，通常采用LDS天線或柔性FPC天線貼裝在非金屬區域。外掛CPE方案則保持工業觸摸顯示器既有硬件架構不變，通過千兆以太網或USB 3.0與外部CPE連接，部署靈活、升級成本低，但增加了現場設備數量，在密集產線中可能加劇空間競爭。新建產線項目更傾向于內置5G模組方案，因其能更好適配獨立專網對終端的一體化管理要求。部分設備供應商如控顯科技已在通信模組集成方向上開展技術預研，探索工業觸摸顯示器與5G模組的深度整合路徑。

從實驗室到產線，5G環境下的工業觸摸顯示器可靠性驗證

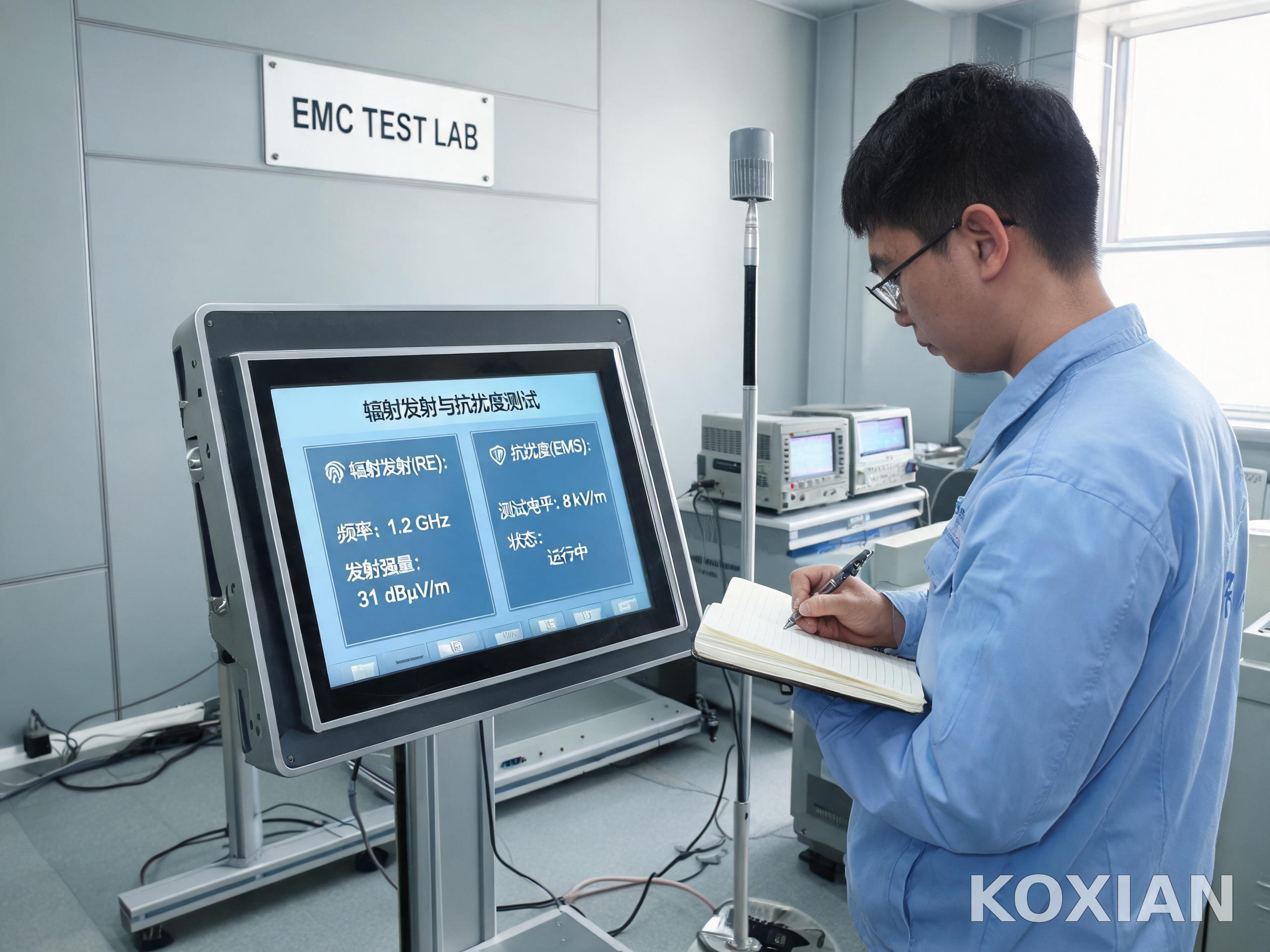

工業觸摸顯示器在5G獨立專網環境下的可靠性驗證，不能僅依賴實驗室單項測試，需在真實產線電磁環境中完成系統性評估。實驗室測試通常依據IEC 61000-4-3標準進行輻射抗擾度評估，但5G獨立專網實際場景中，工業觸摸顯示器可能同時面臨基站、鄰近設備的多重反射和疊加干擾，電磁環境復雜度遠超實驗室條件。產線級驗證應覆蓋5G基站滿載發射功率下的畫面穩定性測試、多臺工業觸摸顯示器同時工作的交叉干擾測試、以及長時間運行下觸控精度漂移監測。5G獨立專網超低時延特性也要求工業觸摸顯示器在觸控響應速度上同步優化，確保端到端交互不出現瓶頸。以控顯科技G3A系列工業觸摸顯示器為例，該產品采用了多層屏蔽結構和濾波電路優化，專門針對5G高頻環境下的電磁干擾進行了強化設計，已在多家裝備制造企業的5G專網測試中完成連續運行驗證。

5G獨立專網時代工業觸摸顯示器的技術演進方向

五部門工業5G獨立專網試點的啟動，為工業觸摸顯示器的技術升級劃定了明確的時間表。面向5G專網環境優化設計的工業觸摸顯示器產品，將在通信模組集成、電磁兼容設計、散熱結構優化三個方向持續迭代。對于終端設備廠商而言，提前布局5G模組兼容性和電磁兼容設計能力，是搶占工業5G專網市場先機的戰略選擇，也是推動產線數字化升級的關鍵一步。

工業5G獨立專網試點的啟動，為工業終端設備的技術升級劃定了明確的時間表。工業觸摸顯示器作為連接產線數據與操作人員的關鍵界面，其5G通信模組集成能力和電磁兼容水平將直接影響獨立專網部署的穩定性。隨著試點在裝備制造、能源交通等行業深入推進，面向5G專網環境優化設計的工業觸摸顯示器產品將逐步成為產線數字化升級的標配。對于終端設備廠商而言，提前布局5G模組兼容性和電磁兼容設計能力，是搶占工業5G專網市場先機的戰略選擇。

在電力變電站、軌道交通和重型制造車間中，工業觸控顯示屏長期暴露在強電磁場環境下。電弧開關瞬間的浪涌、變頻器產生的高頻諧波以及大功率電機啟停帶來的脈沖群，都會對顯示終端造成不同程度的干擾。最典型的威脅集中在三個方面：觸控漂移、畫面閃爍和數據丟幀。

觸控漂移表現為手指尚未觸碰屏幕，光標卻自行跳動或偏移，這在電容感應式面板上尤為明顯。當環境中存在快速變化的電磁場時，感應層的電場分布被擾亂，控制器無法正確解析觸點坐標。畫面閃爍則與顯示信號傳輸鏈路的抗擾度直接相關，強干擾耦合進視頻信號線后，幀同步被打亂，出現水平條紋或瞬時黑屏。數據丟幀往往發生在通信接口層面，電磁脈沖導致串口或以太網報文出錯，上位機指令無法及時送達，操作延遲可能引發安全隱患。

變電站強電磁環境下的EMC設計要點

變電站是電磁環境最惡劣的工業場景之一。一次側開關操作產生的瞬態電磁場可達數千伏每米，對二次側設備提出了極高的抗擾度要求。以控顯科技為代表的專業廠商在工業觸控顯示屏的EMC設計中，通常從電源濾波、信號隔離和結構屏蔽三個維度同步著手。

電源濾波是首要防線。在交直流輸入端部署多級共模電感與壓敏電阻陣列，可將浪涌殘余電壓鉗位至安全水平。信號隔離則通過光電耦合或磁隔離芯片切斷地環路，防止共模干擾沿通信線纜侵入主板。結構屏蔽方面，全金屬外殼采用導電襯墊確保接縫處的電磁密封性，面板與殼體之間用屏蔽網過渡，使整體屏蔽效能達到30分貝以上。此外，變電站場景還要求設備通過四級浪涌抗擾度測試，即能承受4千伏組合波沖擊而不誤動作。

軌道交通與工業現場的接地與屏蔽方案

軌道交通車輛在運行中承受著牽引系統切換、受電弓離線放電等電磁沖擊，車載工業觸控顯示屏必須具備卓越的抗擾性能。接地策略是其中的關鍵環節：采用單點接地與多點接地相結合的混合方式，低頻信號回路用單點接地避免地環電流，高頻輻射干擾則通過多點接地就近泄放。

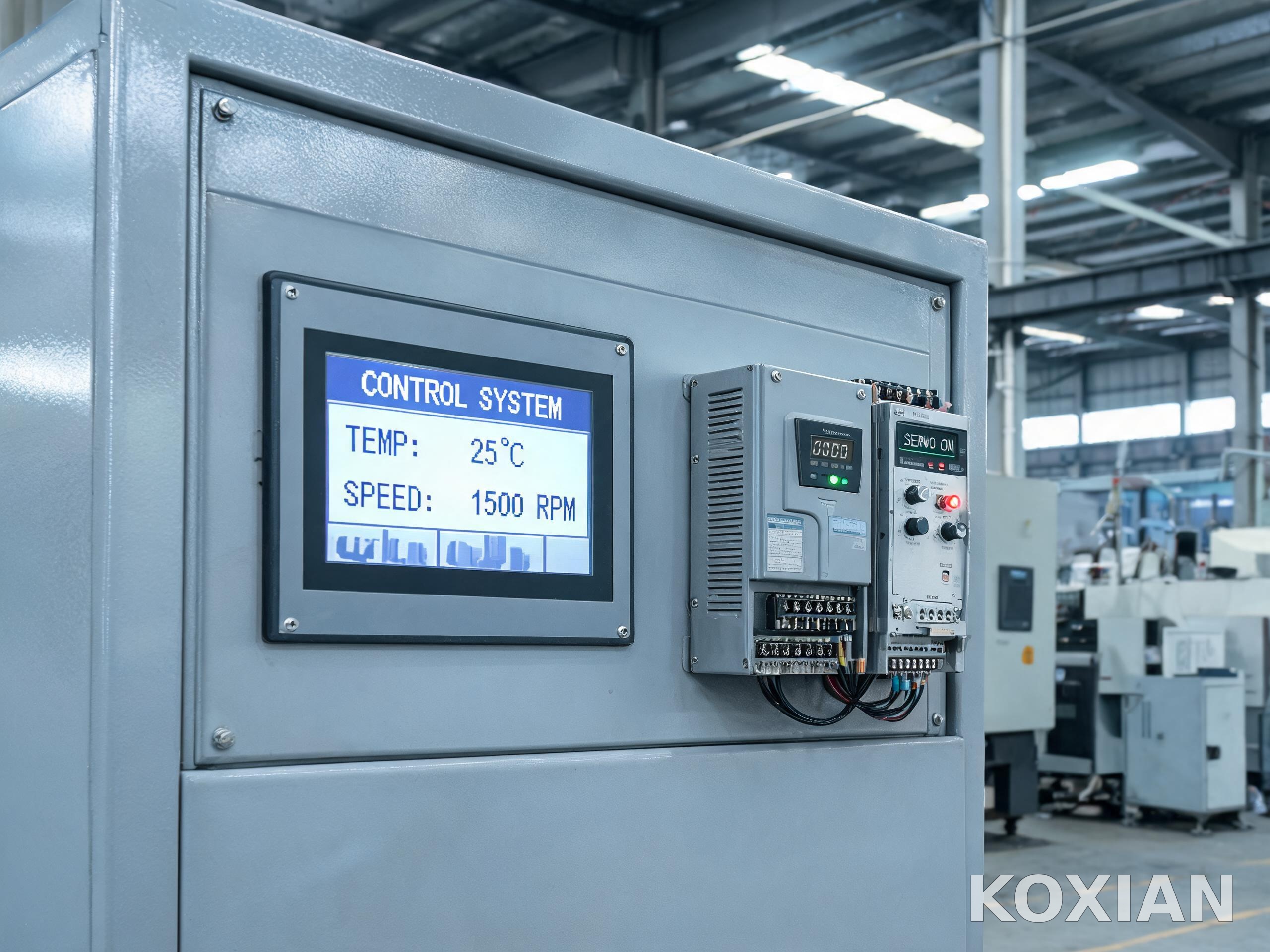

在工業現場，大型電機和變頻器產生的傳導干擾與輻射干擾同樣不可忽視?？刂乒駜炔季€需嚴格遵循強弱電分離原則，信號線選用雙絞屏蔽纜，屏蔽層在柜體側單端接地。在設備內部結構設計上，控顯G1D系列內置獨立接地銅排與屏蔽隔板，有效隔離了電源噪聲對觸控與顯示信號的串擾。對于長距離信號傳輸，加裝信號中繼器并對線纜全程穿金屬管敷設，可進一步降低干擾耦合路徑。

EMC選型：從測試標準到實際部署

選型階段，工程人員應重點關注工業觸控顯示屏所通過的EMC認證等級。國內通常參照GB/T 17626系列標準，涵蓋靜電放電、射頻電磁場輻射抗擾度、電快速瞬變脈沖群和浪涌等測試項目。不同應用場景對各項測試的嚴酷等級要求不同，變電站和軌道交通一般需達到四級及以上。

實際部署時，即便選用了高抗擾等級的設備，安裝工藝同樣決定最終效果。以控顯G3系列為代表的專業級設備在出廠環節逐臺進行全項EMC測試，確保交付設備具備充分的電磁兼容裕量。在此基礎上，機柜接地電阻應小于4歐姆，信號線纜與動力電纜保持20厘米以上間距，面板安裝縫隙用導電密封條填充，這樣才能真正發揮設備的抗干擾性能，保障系統長期穩定運行。
